マイクロブラスト加工

マイクロブラストとは?

マイクロブラストとは、紫外線硬化性樹脂フィルムをラミネートしたワークを、露光・現像によりフォトリソ処理後、微細研磨材を制御コントロールして吹き付けて加工する技術です。この技術は、20 年前からの装置及び加工技術開発と、高性能なレジストフィルムの発達により進化してきました。
従来、ケミカルエッチングではガラス、ステンレスといった限られた素材しか加工できませんでしたが、近年、電子材料に多用されているファインセラミックスなど、物理的加工しかできない新素材に対する新しい加工法として注目を浴びています。

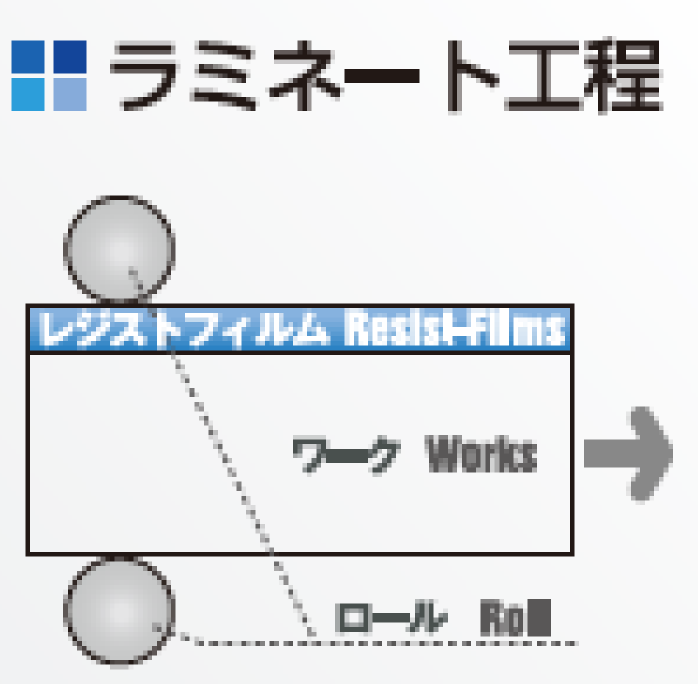

ワークに感光性のレジストフィルムをラミネートします。

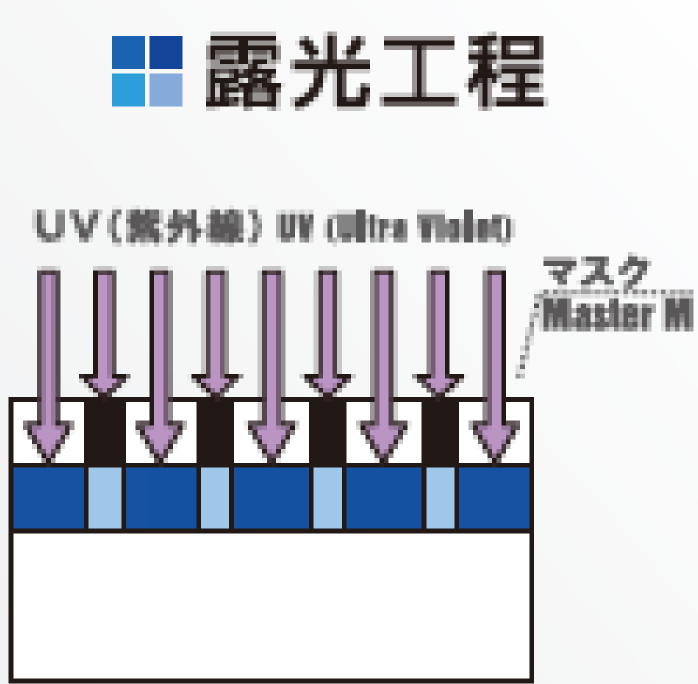

加工図を基にポジパターンを作成し、レジストフィルムを感光します。

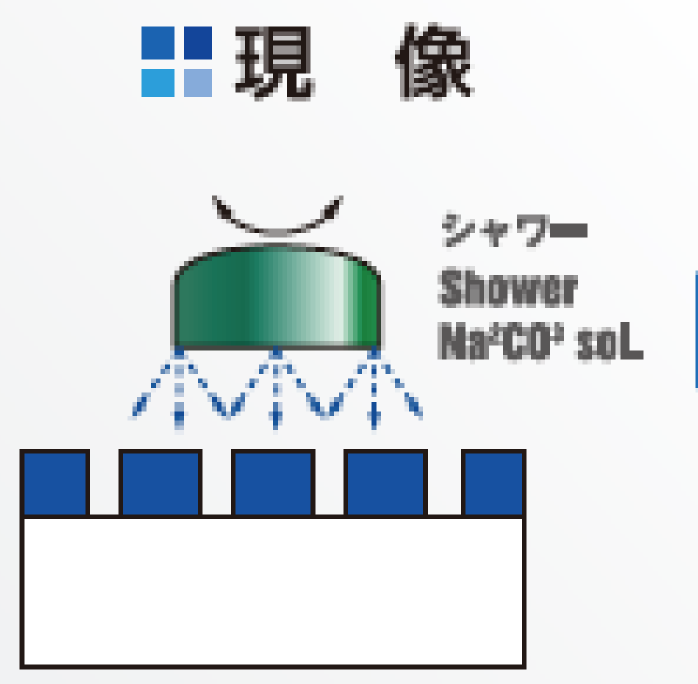

レジストフィルムの未露光部分を現像で洗い流し、露光された部分のみにします。

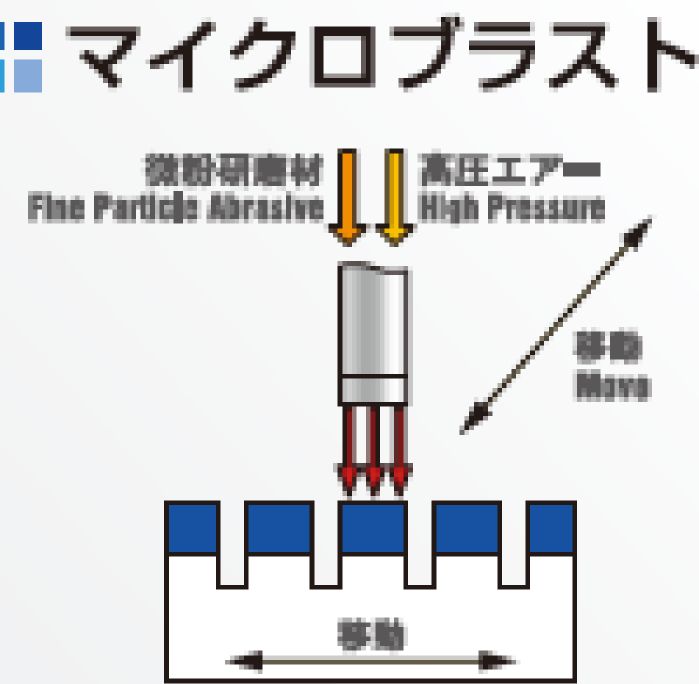

マイクロブラストを行います。レジストフィルムの残存部分は切削されず、その他の部分が、切削されて凹状に加工されます。
